WR-1011铷原子频率标准
一.概述
1.1主要特性
☆ 宽温度范围
☆ 短期稳定度好
☆ 低漂移率
☆ 低功耗
☆ 快速启动
☆ 小体积
☆ 长使用寿命
☆ 标准接口输出
☆ RS232通讯接口
1.2主要应用
☆ 同步光网络
☆ 移动通信、有线数字通信
☆ 供电网运行监测系统、广播电视系统
二.技术指标
指标项 | 技术要求 | 选项 |
电气特征 |
输出频率 | 10MHz | 5MHz | 20MHz |
输出路数 | 1路 | **2路 |
频率稳定度 | 3×10-11/1s 1×10-11/10s 3×10-12/100s | **1.5×10-11/1s 5×10-12/10s 1.5×10-12/100s |
相位噪声 （10MHz） | -70dBc/Hz at 1Hz -80dBc/Hz at 10Hz -115dBc/Hz at 100Hz -135dBc/Hz at 1KHz -140dBc/Hz at10KHz | **-80dBc/Hz at 1Hz -100dBc/Hz at 10Hz -130dBc/Hz at 100Hz -140dBc/Hz at 1KHz -145dBc/Hz at 10KHz |
频率漂移率 | ±1.2×10-11/天（通电1天后） ±5×10-11/月（通电1月后） ±5×10-10/年（通电1年后） | **±5×10-12/天（通电1天后） ±3×10-11/月（通电1月后） ±3×10-10/年（通电1年后） |
频率数字调节范围 | 细调1.27×10-9（±10%） 粗调1.27×10-7（±10%） | / |
频率数字调节精度 | 细调1×10-11（±10%） 粗调1×10-9（±10%） | 精细调节6.8×10-13（±10%） |
频率模拟调节范围 | ＞2×10-9 | / |
频率复现性 | ±5×10-11 | / |
锁定/预热特性 | ＜10分钟锁定（常温） 15分钟＜5×10-10（常温） | **＜7分钟锁定（常温） |
出厂准确度 | ±1×10-10 | / |
输出波形 | 交流正弦波 | / |
输出幅度 | ＞+5dBm|50Ω | / |
输出反向隔离度 | ＞20dBc | / |
谐波抑制 | ＞40dBc | / |
杂波抑制 （f0±100k） | ＞100dBc | / |
锁定指示信号 | OC门方式 | 5VTTL，低电平锁定 |
供电电源 | 单直流+24V（±5%） | +12V：11～17V | +28V:±10% |
启动功率 | ≤36W | / |
稳态功率 | ≤12W（常温） | / |
环境特性 |
地磁场敏感度 | ±2×10-11(X、Y、Z三个方向) | / |
储存温度[1] | -40～+80℃ | **-55～+85℃[2] |
工作温度[1] | -25～+60℃ | **-40～+70℃[2] |
频率温度特性 | ＜5×10-10|工作温度范围 | **＜1×10-10|工作温度范围 |
力学环境 | 符合GB6587.1～6587.6有关条款 | **符合GJB367A-2001有关条款 |
物理特征 |
主体尺寸 | 77×75.5×36.5mm3（±0.5） | 77×75.5×33.5mm3（±0.5） |
重量 | ＜350g | / |
体积 | 0.212L（±5%） | 0.195L（±5%） |
对外接口 | DB9(9针)＋SMA | **DB9(9针)＋2×SMA |
可靠性 | MTBF：100,000小时 | / |
| | | | | |
注：[1]环境温度，空气对流；[2]特殊订制；**项目为优选或特制型，将产生额外费用。
三.结构特征

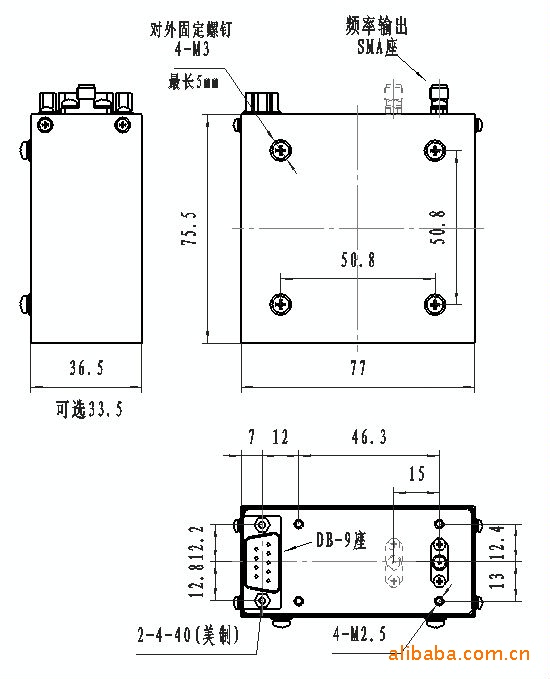

3.1外部结构示意图（单位：mm）
★：使用时需严格控制对外固定螺钉的长度，如超过相应的最长值将可能造成铷频标整机损坏！
四.连接端口及通信协议

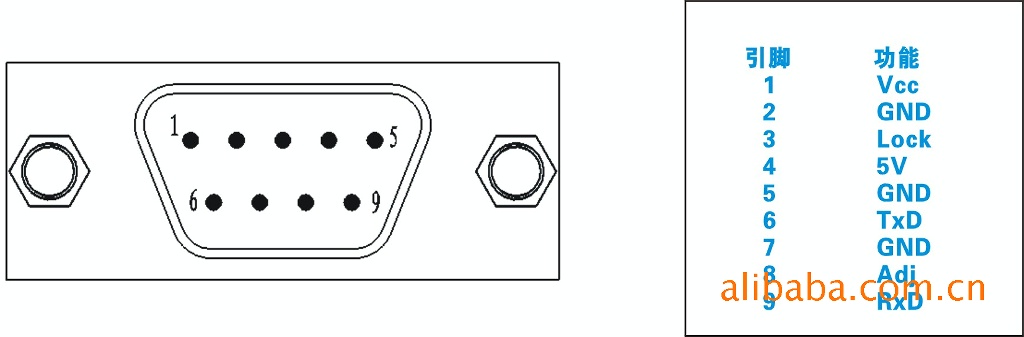

4.1连接口定义：
DB9插座（9针）

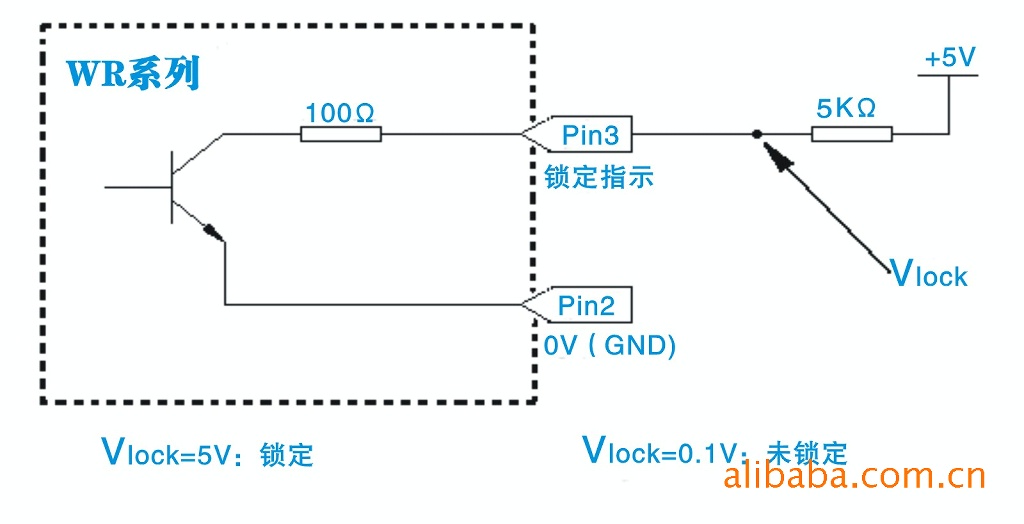

4.2 OC门方式
4.3频率模拟调节功能

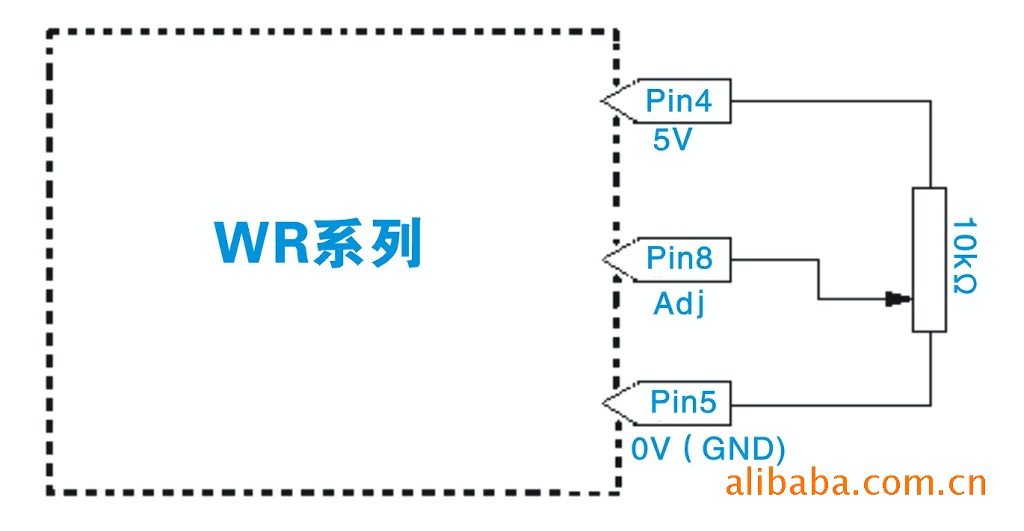

使用时，将10K电位器的两个固定触点分别接至Pin4和Pin5，动触点接至Pin8，调节电位器即可改变Pin8的输入电压从而控制整机输出频率，频率模拟调节范围＞2×10-9。连接示意图如下图。
4.4串口连接
整机可用标准串口线与计算机串口相连接以调节整机输出频率，通讯参数设置如下：
波特率（bit rate） :1200 bits/s.
校验位（parity） :none
数据位（data bits）:8
停止位（stop bit） :1
4.5频率调节码
整机提供了非常简单适用的频率调节功能，仅需将整机与计算机连接后在计算机上设置好通讯参数，键入相应的频率调节码，即可对整机输出频率进行调节。并且能够通过命令恢复成出厂设置。
频率调节码具体如下（结束符为“回车”符）：
F××：每步进1E-11。（××为00～FF）
C××：每步进1E-9。（××为00～FF）
L0A：读出频率小步进调节码。
L06：读出频率大步进调节码。
详细调节码请查看“WR系列铷频标频率数字调节码”文件。
