1　PZ系列交流检测仪表

1.1  概述

　　该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

1.2　型号说明

　　

1.3　技术指标

1.4　 产品规格

1.4.1  48型产品规格

　　 ●功能一览表

　　 ●外形及尺寸(mm)

1.4.2  72型产品规格

　　   ●功能一览表

　　注：

　　1、J(继电器越限报警输出)与第二路开关量输出复用；

        2、PZ72(L)-E3(4)最多可带2路M(模拟量)；

        3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

        4、PZ72(L)-E3(4)具备一路有功电能脉冲信号输出端口。

　　

        ●外形及尺寸(mm)

1.4.3  80型产品规格

　　   ●功能一览表

　　注：

　　1、J(继电器越限报警输出)与第二路开关量输出复用；

　　2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

　　3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；

　　4、PZ80(L)-AI3、AV3最多可带3路模拟量输出。

　　●外形及尺寸(mm)　

1.4.4  96型产品规格

　　   ●功能一览表

注：

　　1、J(继电器越限报警输出)与第二路开关量输出复用；

　　2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；

　　3、PZ96(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)最多可带2路模拟量输出。

　　●外形及尺寸(mm)

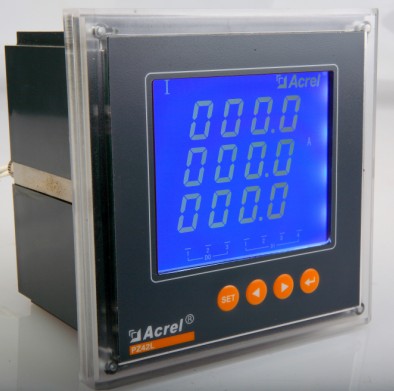

1.4.5  42型产品规格

　　  ●功能一览表

注：

　　1、J(继电器越限报警输出)与第二路开关量输出复用；

　　2、PZ42(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)最多可带4路模拟量输出；

　　3、PZ42L-E4/H最多可带2路RS485通讯接口，一路Modbus-RTU协议，另一路可设置。

　　●外形及尺寸(mm)

1.5　接线端子

　　●电流表

　　

　　●电压表（频率表同单相电压表）

　　

 　　 ●功率表

　　


　　 ● 电能表

　　

　　注1：适用于单相电能表及开关量为8DI/2DO的场合；

　　注2：适用于选配8DI/2DO的场合。

　　●PZ42L-E4/H

　　

1.6　应用方案

2　PZ系列直流检测仪表

 2.1　概述

　　PZ系列直流电测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

　　仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。

2.2　型号说明

　　

2.3　技术指标

2.4　产品规格

2.4.1 72型产品规格

　 　●功能一览表

　　注：J(继电器越限报警输出)与第二路开关量输出复用。

2.4.2  80型产品规格

　　 ●功能一览表

　　注：J(继电器越限报警输出)与第二路开关量输出复用。

　　

　　●外形及尺寸(mm)



　　

2.4.3  96型产品规格

　　   ●功能一览表


　　注：J(继电器越限报警输出)与第二路开关量输出复用。

　　●外形及尺寸(mm)



2.4.3 96B型产品规格

　　 ●功能一览表


　　注：J(继电器越限报警输出)与第二路开关量输出复用。

　　●外形及尺寸(mm)

2.4.3   300型产品规格

　　   ●功能一览表

　　   ●外形及尺寸(mm)

2.5　接线端子

2.5.1  72、80、、96、96B型产品

　　   ●电流表

　　

　　   ●电压表

　　

　　   ●多功能表

　　

2.5.2  300型产品

　　   ●电流表

　　

　　   ●电压表

　　

　　   ●多功能表

　　

2.6　应用方案

3　PZ96B系列数显控制仪表

3.1　概述

        PZ96B系列数显控制仪表是一种用于电力及工业自动化测量的智能仪表，集多种测量功能于一身，一表多用，可测量直流电流、直流电压、各种类型热电偶、热电阻、电阻传感器，带DC24V电源输出可给外部两线式变送器直接供电。仪表带有多种可选功能：RS485接口、模拟量输出、开关量输入、继电器报警输出等。广泛应用于电力直流屏监测，工业自动化控制领域的压力、温度、位移等的测量和控制。

3.2　型号说明

　　

3.3　产品特点

　　◆ 多用途通用信号输入,有24V输出，可接入2线式变送器

　　◆ 具有温度传感器断线检测功能

　　◆ 可选配变送功能和继电器接点输出

　　◆ 可选配4路开关量输入，接受无源接点或光耦输入方式

3.4　技术指标

　　点此处见(详情)

3.5　外形及尺寸(mm)

3.6　接线端子

3.6.1　PZ96B-DI、PZ96B-DV

　

3.6.2　PZ96B-TS

　　

3.6.3　PZ96B-R

　　

3.6.4　PZ96B-Z
