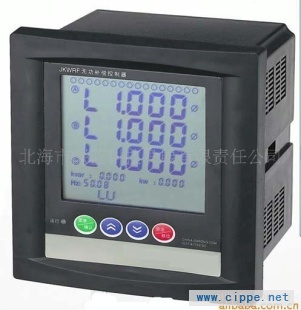

JKWRF型低压无功补偿控制器是本公司最新研制开发成功的高新技术产品，其采用了一系列国内领先的技术和最新的电子元器件，是目前国内无功补偿控制器性价比最好的产品之一，不但可以配套无功补偿装置，补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；还可实时监测电网的三相电压、电流、功率因数、谐波含量等现场数据，通过RS-485通讯接口传输实时数据，支持低压配电线路的科学管理。补偿方式l         三相补偿：可采用三相补偿方式对三相相对平衡的无功负荷进行补偿，保证在系统三相电压不平衡条件下装置运行的可靠性。l         分相补偿：可采用分相补偿方式对三相不平衡无功负荷进行补偿。l         混合补偿：采用三相补偿和分相补偿并存的补偿功能。功耗≤5VA。JKWRF-16 型低压无功分相补偿控制器适用范围    JKWRF型低压无功分相补偿控制器由公司研制开发的新一代高品质的无功功率补偿控制器，在JKWR型的基础上进一步研发的，具有取样三相电流及电压，能实现分相补偿功能及智能电力仪表于一体的新一代综合类产品，该产品由最新PIC微电脑为核心，其功能强大抗干扰能力强、运算速度快，产品采用贴片工艺和多项专利技术制造，产品质量非常可靠，其通过与并联电容器装置配套，控制补偿电容器自动投切，以提高功率因数，提高电力变压器的利用效率，降低线损，改善电压质量；实时监测电网的三相电流、电压、功率因素、谐波等运行数据，并能分别显示其瞬时值。    该产品一次性通过电力工业部无功补偿成套装置质量测试中心型式试验，主要性能达到了国内最先进水平，完全符合DL/T597-1996行业标准，已通过ISO9001：2000质量体系认证。型号命名产品主要功能及技术特点    本产品主要用于公用配电变压器、专用配电变压器及配电柜的综合数据口，并在有谐波的场合下能正确显示电网功率因数，它有如下的功能和技术特点：    1、控制物理量为无功功率，实现电网缺多少无功，即控制电容器补多少无功；    2、具有三相共补、三相分补、混合补偿等补偿方式。    3、具谐波监测和超值保护功能；    4、完善的保护措施：设置“过压”、“欠压”、“缺相”、“谐波”等多重保护。严格防止线路在电压过高、电压过低、缺相、谐波超限时投入，实现快速切出保护补偿电容器；    5、完善的延时及防止投切振荡闭锁；    6、具有自动运行与手动运行两种工作方式；    7、控制参数全数字可调的友好人机界面；    8、精确的数据监测；系统将采用真有效值进行数据采样，电流电压的测量准确度达0.5级，有功无功功率等达1.0级，并能精确循环显示电网的电压、电流、功率因素等电网数据瞬时值，能代替指针式仪表；    9、投切方式采用自动循环投切和优化投切相结合；    10、通讯采用串行通讯口为RS-485，波特率为4800/9600可编程设置。通讯协议采用MODBUS协议主要技术参数测量精度电压0.5级电流0.5级功率1.0级功率因数1.0级3时间误差≤1秒/天谐波误差≤±5%数据采样测量值真有效值功耗≤10VA输入电流模拟量5A控制方式和控制物理量手动/自动，投切物理量为无功功率最大输出回路13路输出触点容量AC220V，7A补偿方式三相共补方式投切方式自动循环投切、优化投切谐波具谐波监测和保护功能数据通讯接口RS485通讯，采用MODBUS通讯协议外形及安装尺寸防护等级：外壳IP40 显示：液晶显示 外形尺寸：122mm×122mm 开孔尺寸：113mm×113mm 安装方式：嵌入式安装倒齿附件固定 接线方式：接线端子螺丝固定订货须知订货时请确认以下内容：1、产品的型号、名称、数量；2、输出控制组数有4、6、8、10、13组；3、外壳颜色：有黑色与月牙色；注意：控制器件类型：控制复合开关等电子式开关（控制电压为DC9V）产品主要功能及技术特点    本产品主要用于公用配电变压器、专用配电变压器及配电柜的综合数据口，并在有谐波的场合下能正确显示电网功率因数，它有如下的功能和技术特点：    1、控制物理量为无功功率，实现电网缺多少无功，即控制电容器补多少无功；    2、具有三相共补、三相分补、混合补偿等补偿方式。    3、具谐波监测和超值保护功能；    4、完善的保护措施：设置“过压”、“欠压”、“缺相”、“谐波”等多重保护。严格防止线路在电压过高、电压过低、缺相、谐波超限时投入，实现快速切出保护补偿电容器；    5、完善的延时及防止投切振荡闭锁；    6、具有自动运行与手动运行两种工作方式；    7、控制参数全数字可调的友好人机界面；    8、精确的数据监测；系统将采用真有效值进行数据采样，电流电压的测量准确度达0.5级，有功无功功率等达1.0级，并能精确循环显示电网的电压、电流、功率因素等电网数据瞬时值，能代替指针式仪表；    9、投切方式采用自动循环投切和优化投切相结合；    10、通讯采用串行通讯口为RS-485，波特率为4800/9600可编程设置。通讯协议采用MODBUS协议主要技术参数测量精度电压0.5级电流0.5级功率1.0级功率因数1.0级3时间误差≤1秒/天谐波误差≤±5%数据采样测量值真有效值功耗≤10VA输入电流模拟量5A控制方式和控制物理量手动/自动，投切物理量为无功功率最大输出回路13路输出触点容量AC220V，7A补偿方式三相共补方式投切方式自动循环投切、优化投切谐波具谐波监测和保护功能数据通讯接口RS485通讯，采用MODBUS通讯协议外形及安装尺寸防护等级：外壳IP40 显示：液晶显示 外形尺寸：122mm×122mm 开孔尺寸：113mm×113mm 安装方式：嵌入式安装倒齿附件固定 接线方式：接线端子螺丝固定订货须知订货时请确认以下内容：1、产品的型号、名称、数量；2、输出控制组数有4、6、8、10、13组；3、外壳颜色：有黑色与月牙色；注意：控制器件类型：控制复合开关等电子式开关（控制电压为DC9V）
