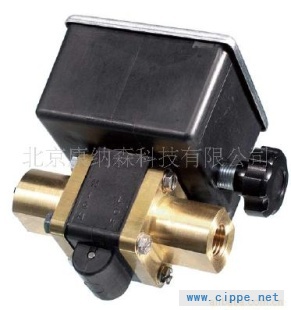

UE 24系列紧凑型、经济型压力开关和差压开关符合成本效益的24Delta-Pro系列压力开关、真空开关和差压开关,24系列压力开关拥有一个独特的紧凑尺寸，卓越的性能，而且环保。产品特点：UE 24系列紧凑型、经济型压力开关和差压开关符合成本效益的24Delta-Pro系列压力开关、真空开关和差压开关拥有一个独特的紧凑尺寸，卓越的性能，而且环保。在腐蚀性特别强的工况，24系列压力开关以黄铜，聚砜（美国食品药监局认可的）或PFA特氟纶压力接口的Delta-Pro™系列开关经久耐用。24系列压力开关的精密快动开关和敏感膜片结合可以提供一个狭窄的死区和复现性大约为±1%的范围跨度。一个方便外部调节的多圈调节旋钮提供方便的设定点调节。Delta-Pro强制平衡设计使其拥有杰出的防震性能。以下是UE压力开关的主要特点：●真空、压力和差压类型●轻量级的紧凑的、防腐蚀聚酯外壳●设计符合 NEMA 4 要求●真空和压力的调整范围从 2" Hg到90psi(-70 mbar到 6bar)●压差调整范围从 1 到 45 psid (70 mbar 到 3 bar)●可选择黄铜,Polysulphone(食品药物管理局核准)和PFA 特氟龙的压力接口 技术参数：UE24系列压力开关的主要特点如下：储存温度             -20°- 180°F (-29° - 82°C)环境温度              30° - 160°F (-1° - 71°C).在50°F (28°C)周围环境下设定点切换少于量程的±0.6%                           （特殊类别 咨询厂家）介质最高温度         200°F (93°C)，工作压力是100psi  160°F (71°C)，工作压力士100psi                             （型号030和031）  抗冲击                   经10毫秒，15G冲击试验后，可重现设定点    抗震动                   经2.5G、5-500Hz振动试验后，可重现设定点附件分类               四种可选择的管道密封配件。增强聚酯结构，带氯丁橡胶密封圈的不锈钢端盖。                          注意：所有的外部器件都涂有一层聚四氟乙烯（型号030和031）设定点重复性            可调范围的±1%。开关输出                 一个单刀双掷机械式快速微动开关，其寿命为1000万个周期。实际的寿命取决于电负荷                              和周期频率。电额定值                 125VAC和250VAC，额定电流5A和感应电流5A（75%功率因数），1/4高功率；                              30VDC，额定电流5A感应电流3A；125VDC，额定电流0.5A，感应电流0.25A。金触点                             最小负载是5mA@6VDC、2mA@12VDC、1mA@24VDC。重量                         6.5盎司电气接口                   7/8" 深的孔， 1/2" NPT管道连接。接线端子用螺钉固定，最粗导线尺寸16（AWG）压力接口    型号013-014、019-022：1/4" NPT（内螺纹）黄铜连接；型号011-012、015-018：1/4" NPS（                内螺纹）聚砜连接，1/4" NPT外螺纹连接非圆锥最小的连接压力，最大就扭矩是2英                尺.磅；型号030-031；1/4"Flaretek@增强连接带螺母，提供最小死区的抵抗高震动、泄露                 的连接方式。Flarete压力接口材质是PFA特氟纶，螺母是PVD特氟纶。安装           通过表面出砂孔用两个螺钉安装，或通过压力接口安装。订货选型：选择一个产品和附件的数字代码构成一组数字。传感器类型和压力范围从压力型号表中选择代码。如果选择附件，把附件的型号代码加上。举例24 030*M90024                                    030                                  M900选择一个类型                    选择一个型号                        选择一个附件24                                       030                                    M900部分代码系列                                 描述24                                  24系列产品差压开关011，012 聚亚胺脂膜片，1/4” NPS（内螺纹）（机械式）聚乙烯压力连接013，014 聚亚胺脂膜片和1/4” NPT（内螺纹）黄铜压力连接030，031 PFA特氟纶膜片和1/4” PFA特氟纶 Flaretek压力连接（PVD特氟纶螺母）真空压力系列015，016 聚亚安脂膜片和1/4” NPS（内螺纹）（机械式）聚乙烯压力连接017，018019，020 PFA特氟纶膜片和1/4” PFA特氟纶 Flaretek压力连接（PVD特氟纶螺母）021，022附件M020 红色状态指示灯，只适用于115VAC。指示灯的亮灭表示压力的增加或较少。M201 出厂设定一个开关；指示压力的增加或减少或指示设定点。M260 自载电池操作报警系统M262 丁腈橡胶膜片，不适用030，031M277 标牌上标明压力范围单位是kPa 、 MPaM278 标牌上标明压力范围单位是Kg/cm2M540 Viton@结构（死区和最小测量范围可能稍微增加，咨询厂家）接湿部分包括Viton@膜片和标准的连接材质。不适用030，031M900 防水密封管道，7/8" 深的孔 1/2" NPT连接，符合四类密封配件。尺寸图：
