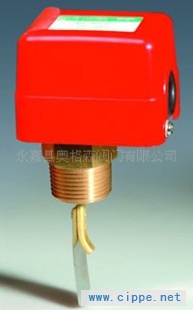

YK-1001-H  水流开关   25靶式流量控制器采用靶式传感器,可用于水,冷却系统或其它流体回路.控制器的设定值可调. 一.规格:序号设定范围升/分切换差升/分重复性误差升/分管道直径靶号最大允许压力MPa重量kginmm120～4881.112511.60.5234～100102.65/4321365～160143.83/24014120～280266.42501540～140184.025026210～55018 5/27017110～34015 5/27028380～75020 38019180～47018 380210115～22020 380311350～92020 4100212210～59020 4100313380～120040 5125314550～180080 61503注:1-序号6～14为参考规格    2-设定值为下切换值 二-电气性能：单刀双掷开关工作状态：流量上升至上切换值时，接线端子0-cb接通；流量下降至下切换值，0-ck接通。 三-压力损失特性： 四-外形及安装尺寸： 五-安装：    将控制器旋紧在管道专用接口上。  介质流动方向与外壳上箭头方向一至。  控制器靶与介质流动方向垂直。  控制器前需要10倍管道直径长度的导向直通道。  打开控制器罩壳，按接线图接线，然后装好罩壳。
