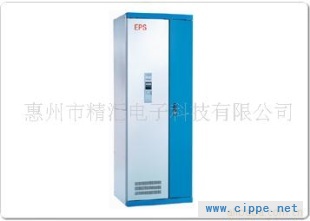

功率范围2.2KW-400KW应用范围1.金融系统设备、证券交易大屏、监控装置、金融机具、金库应急照明 2.军用雷达、车载移动电话、人防通道、地下设施应急照明 3.医院及手术室、政府机关、大型超市、商场、学校、广场、车站、公园应急照明 4.体育场馆、会展中心等重要场所的应急照明       产品原理  仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备的电动机。  产品用途  高层建筑的电梯，中央空调、消防水泵、排气风机、消防及工业部门动力之用。  型号说明  安装形式  落地式（标准配电柜）    PYS/B系列设计原理图  方案一：单逆变单台负载原理图 说明：当三相输入电正常时经整流逆变器提供直流电，同时充电器对电池组充电；如果三相输入电停电或者低于380V -15%时，KMI吸合，由电池组给逆变器提供直流电。当需要电机负载工作时，给予启动信号（如运行信号、远程控制，消防联动信号），逆变器立即输出。从 0Hz - 50Hz 变频电能给电动机进行变频启动，当其频率到达50Hz后保持正常运行。手动/自动选择转换开关在自动位置可进行远程控制和消防联动(DC24V)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动/自动位置，消防中心可监控。     方案二：单逆变单台负载一用一备原理图及接线图  说明：单逆变单台负载一用一备原理图及接线图同单逆变单台负载原理图及接线图基本一致，只是多了一个主备转换控制，通过KM1或KM2直流接触器自动实现一用一备即可。注：选用PYS/B系列 EPS 时，一用一备控制箱在本EPS内，不需要外接控制箱。     方案三：双逆变单台负载一用一备原理图及接线图 说明：当消防设施要求一用一备时，也可采用双逆变器形式，EPS在单逆变单台负载原理图的基础上增设一个逆变器和一个主备转换开关，亦可实现双保险的一用一备功能，其它原理说明同单逆变单台负载一用一备用原理图及接线图一致。注：选用PYS/B系列 EPS 时，一用一备控制在本EPS内，不需要外接控制箱。     方案四：单逆变单负载接线应用图  说明： 1）负载可为风机，水泵等消防设施或一级负荷； 2）负载的容量与EPS的容量为1：1，不需要有余量，且不需增加降压启动，因本EPS中已有变频启动功能； 3）负载的启动与运行亦受与EPS相连的启动信号控制； 4）EPS的输出必须直接与负载的电机相连，负载原控制柜应去掉不用，原控制柜的功能在EPS中已有； 5）负载通常应为单台电机，但需要时也可多台，当多台时必须同时启动或同时停止运行。  PYS/B系列接线方案图  方案一：单逆变一用一备接线应用图   接线方式：持续型、消防联动型  说明： 1）负载可为风机、水泵等； 2）负载的单机容量为1：1，不需要有余量，且不需要增加启动措施，因本EPS中已有变频启动； 3）负载的启动与运行靠EPS相连的启动信号控制； 4）负载的1号机与2号机自动切换； 5）EPS的输出必须直接与负载的电机相连，负载原控制柜应去掉不用，原控制柜的功能在EPS中已有； 6）当负载需要二用一备时建议采用双逆变型式。   方案二：双逆变二用一备接线应用图   接线方式：持续型、消防联动型 说明： 1）负载可为风机，水泵等； 2）负载的单机容量为1：1，不需要有余量，且不需增加启动措施，因本EPS中已有变频启动功能； 3）负载的启动与运行靠EPS相连的启动信号控制； 4）负载的1号机2号机3号机实现自动切换； 5）EPS的输出必须直接与负载的电机相连，负载原控制柜应去掉不用，原控制柜的功能在EPS中已有； 6）对于一用一备的水泵使用场合也可采用双逆变器的方式实现，但比单逆变器造价要高约50%。   方案三：混合接线应用图（1）   接线方式：持续型、消防联动型 说明：对高层建筑中的消防水泵，因其功率较大，选用PYS/B系列EPS产品，而对其它小功率设施选用PYS系列EPS产品，以降低造价，节省水泵控制和降压启动措施。     方案四：混合接线应用图（2）   接线方式：持续型、消防联动型 说明：对高层建筑中的消防水泵，喷淋泵，因其功率大，选用PYS/B系列EPS产品，而对其它小功率设施选用PYS系列EPS产品，以降低造价，节省水泵控制和降压启动措施。 PYS/B系列EPS产品技术参数  PYS/B系列EPS配置及尺寸重量一览表
