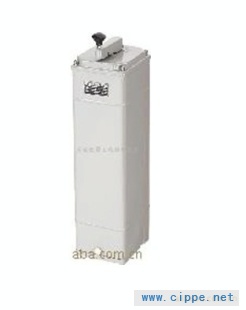

LK18系列主令控制器      用途    LK18□系列凸轮非调整式主令控制器（以下简称主令控制器），适用于交流50HZ额定工作电压至380V及直流额定工作电压至220V的电力传动装置中，转换控制电路来达到对控制站的遥远控制。分类及型号意义2．1分类2．1．1按防护型号式分a、无防护式：b、防护式。2．1．2按操作方式分：a、水平旋转操作；b、立式往复操作。2．1．3按工作电流种类分a、交流；b、直流。2．2型号含义主令控制器的型号及其含义如右：技术参数3．1手柄操作力：不大于30N；3．2最多控制档位：左右各六档；3．3最多控制回路数：12个；3．4主令控制器的通断能力应符合表1规定。表1使用类别额定工作电流（A）接通条件分断条件通断次数间隔时间（S）通电时间（S）AC-112．6①l（A）U（V）COsФL（A）Ur（V）COsФ505~100.5~128．64180．728．64180．7DC-110．4②l（A）U（V）T0.95l（A）U（V）T0.95205~100.5~10.44242300ms0.44242300ms①-——2．6A是在额定工作电压为交流380V时的电流值。②——0．4A是在额定工作电压为直流220V时的电流值。3．5主令控制器的电寿命应符合表2规定，也允许按表2进行一次1min内60次的通断操作。表2使用类别额定工作电流（A）接通条件分断条件通断次数AC-112．6①l（A）U（V）COsФL（A）Ur（V）COsФ263800．72．63800．4 DC-110．4②l（A）U（V）T0.95l（A）U（V）T0.95 0．4220300ms0．4220300ms ①②——所对应的额定工作电压值同表1正常工作条4．1周围空气温度4．1．1周围最高空气温度不超过+40℃；4．1．2周围空气温度24h的平均值不超过+35℃；4．1．3周围空气温度下限不低于-5℃。注：超出以上温度范围时，用户应与制造厂协商解决。4．2安装地点的海拔高度，不超过2000m。4．3大气条件    大气的相对湿度，在周围最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度；在最湿月的平均温度为25℃时，月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露。4．4污染等级主令控制器的污染等级为3级。4．5安装类别主令控制器的污染类别为III类。注：凡超出上述条件使用时，应由供需双方作为特殊定货协议解决。结构概述    LK18-10K、10KL型主令控制器的防护等级为lp00，    LK18-10、10L型主令控制器的防护等级为Lp40，采用立式安装。    令控制器分为三个部分：传动机构部份、凸轮、触头系统部分和壳体部分。    为避免由于起重机震动和意外碰撞时操纵机构误动作，操纵手柄带有零位自锁装置。操作时只需将手柄压下，零位自锁装置打开，便可操作。    机械传动部分装在箱体上部，立式操作机构手柄是经伞齿轮传动凸轮轴。水平操纵手柄是直接传动凸轮轴，使触头组按规定程序分合。    主令控制器的凸轮轴均为立式布置，传动部分各支点均用滚动轴承，以减少摩擦力。    定位轮是由3mm厚钢板冲压而成的，并经过处理而获得耐磨性，棘轮上冲有六个定位孔，定位螺钉装入位置不同的孔内，即可决定操纵手柄的档位数。在左右各六档的范围内，档位数可以任意选择。定位棘轮弹簧力是可以调整的、这样就可以根据具体情况、在分档清楚的前提下、调整棘轮弹簧力使手柄操纵力在许可的范围内。    凸轮为黑色酚醛注射料，其结构为插入式，不仅保证了装配位置准确，而且如欲变换触头分合程序时，可以方便地取下任意凸轮，不必将整台产品大拆大卸。    机座采用压铸铝件，上面板采用钢板拉伸成形，机座和面板用4个支柱联成一体，具有重量轻、刚度好的特点，前后外罩均能方便拆下供安装、配线和维修用。主令控制器触头分合程序6．1主令控制器根据凸轮位置变化的触头元件分合程序见表3订货时须指明控制器的用途以及相应的触头分合程序（包括控制器的档位数），触头元件分合程序见表36．2标准线路主令控制器触头分合程序见表4：外形及安装尺寸型号尺寸LK18ALK18Ba210210b230230c180220L1650502L2730600L38507207．1控制器的外形及安装尺寸见图1、27．2触头元件的接线螺钉为10A、32A为M5，63A为M6。使用及维修8．1主令控制器应用安装螺钉固定，然后将手柄用力下推，自锁装置自动脱开，即可操作手柄。8．2按照触头元件分合程序，分别逐档操作控制器，观察触头的分合是否与触头分合程序相符，如有不符，应予以调整或更换凸轮。8．3在通电前必须检查电动机和电阻器有关电气系统的接线是否正确，接地是否可靠。8．4通电后应细心检查电动机运行情况，若有差异立即切断电源，待查明原因后方可继续通电。8．5主令控制器应按以下要求经常检查维修：a、所有螺钉联接部分必须紧固，特别是触头接线螺钉；b、磨擦部分应经常保持一定的润滑；c、触头工作表面应无明显的熔斑，烧熔的部位可用细锉刀精修理，不允许使用砂纸；8．6损坏的零件要及时更换。
