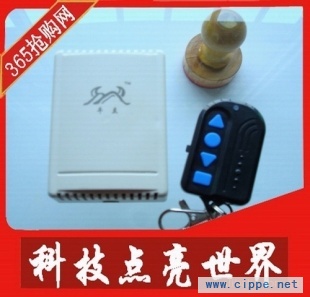

牛立牌（220V）正反转遥控开关说明书 一、功能特点        1、主要应用于：正反转电机遥控开关领域（可接大功率继电器、接触器、转换器等           各种电机及控制系统设备使用；）       2、双线制设计，可通过遥控器控制正反转停三种功能；       3、使用单片机学习型编码技术，可学习任意类型315MHZ振荡电阻为3.3M-4.7M的           遥控器，自助学习编码，配置遥控器方便。       4、采用无线编码技术，无方向性，开关互不干扰。       5、体积：75*55*28MM，可用于控制较大功率灯具及设备。       6、技术灵敏度高，抗干扰性强。       7、本产品附带常开常闭，客户可根据自己的需求自行搭配接线。 二、产品描述：        1、工作电压：220VAC       2、控制设备：最大功率可控制0.5KW。（如需更大功率请咨询：0592-6569365）       3、本产品附带常开常闭，客户可根据自己的需求自行搭配接线。       4、附带有限位功能，使用更安全；客户可根据自己的需求，安装上限位开关。       5、工作方式：点动、自锁、互锁（客户也可自行设置）       6、遥控距离：接收灵敏度高，小功率遥控可达50米至80米，大功率遥控距离最高           可达500米至2500米左右。（此测试为无干扰，根据客户使用领域不同，干扰程           度不同，距离因而会受影响，如遇弊屏干扰根据客户需求可装中转器。）       7、购买前,客户如需性能较为精确.比如多大功率/多远距离.请事先咨询我们帮您推荐.           (如客户自行选择搭配,距离功率一律以我司产品为中心.)    三、学习设置：        1、学习之前进行清零操作：长按学习按键（即控制器上的轻触按键）5秒以上，直           到指示灯闪烁，松开手灯灭；表示所学习的遥控器全部删除（清零操作完成）。       2、设置（点动、自锁、互锁）功能：首先长按控制板学习按键，长按该键...指示灯           闪烁...1闪松开为点动、2闪松开为自锁、 3闪松开为互锁。       3、学习方法：再次按住学习按键，将控制板指示灯点亮，此时表示进入学习状态。       4、按下遥控器的任意键，或指定键；灯闪烁表示学习成功。否则应重新学习。           例：《自锁》操作流程：长按控制板学习键...（等2闪松开）指示灯熄灭...再次           按下学习键...指示灯亮（马上松开手）...进入学习状态；...在5秒内按下你指定           配置的按键...指示灯闪烁...等5秒指示灯灭.表示学习成功。（注：两路或互锁需           按两个键）       5、注意：如果想要学习多个遥控器，按上面的学习方法学习一遍即可。如果是同           一型号的遥控器，只要对遥控器编同样的地址码（IC的第一至第八个脚）即可，           不必另外学习。如果发现有别的遥控器可以控制你的控制板，请对你的遥控器           编另外的地址码，再清零学习即可。       6、为客户使用方便，出厂时全部设置配套好，可接上线直接使用。 四、N、L接线柱为输入，接220伏电源（注：正负极请勿接反）如需控制灯具或电器，           只需要灯具或电器回路中的某一根线（如火线或零线）剪断，将剪断的两个头           接在常开和公共端 或者 常闭和公共端上即可进行遥控控制。 五、产品样品图：                                                                                                         六、如下接线图仅供参考：                                                    12V/24V/220/接线方法同上 七、单路（遥控与手控）双控接线示意图：                          购买前必读：             敬请各位亲友们如：对功率、距离、性能、有要求的。请事先与我们              取得联系0592-6569365，我们将会为您推荐介绍；（否则一律以现              货功能为准）谢谢！感谢您的光临！注：为了给您提供更快捷的服务，购买少量的客户请到淘宝网上直接购买，如需大批量的客户，请联系我们。（生产厂家，质量保证：高质量、高品质 ） 承接下列范围：   工厂地址：厦门市同安区祥平街道西瑶里31号  厂房2楼咨询订购：0592-6569365/7021365  QQ:564540080/602221410淘宝网址直销网：www.6569365.cn      公司网址：www.xm-jjj.com
