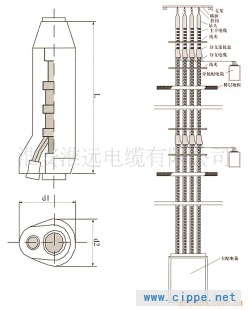

额定电压0.6/1kV聚氯乙烯绝缘、交联聚乙烯绝缘预制带分支电缆 发布：2008-4-23 16:21:26           点击： ( 1030 )  预制带分支电缆选用指南一、产品标准　　本产品参照日本电线工业会标准JCS376-1992《带分支电缆》、GB12706-91《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产。二、适用范围　　本产品用于工频额定电压0.6/1kV及以下配电线路做配送电能之用，是用于住宅楼、办公大楼、宾馆、医院、商场等配电系统，也适用于公路、桥梁、体育场馆的照明系统。三、使用特性1、 工频额定电压U0/U为0.6/1kV;2、 PVC绝缘电缆导体的最高允许工作温度为70℃，XLPE绝缘电缆导体的最高允许工作温度为90℃；3、 短路时（最长持续时间不超过5S）PVC电缆导体的最高温度不超过160℃，XLPE电缆导体的最高温度不超过250℃；4、 电缆敷设时环境温度应不低于0℃；5、 阻燃型电缆的阻燃性能符合GB12666.5-90标准C级要求；6、 耐火型电缆的燃烧性能符合GB12666.6-90标准A级或B级要求；7、 电缆弯曲半径不小于电缆外径15倍；8、 电缆的主干线和分支线符合相应型号规格的单芯电力电缆的要求；9、 主干电缆无接头、连续性好，大大减少故障点；10、采用工厂预制方式可大幅度减轻现场施工强度，缩短施工敷设时间；11、缩小敷设占用空间，可与其它管道共同敷设；12、分支部采用密封接头，长期免维护、免保养。四、电缆的型号、名称、表示方法型号名称DF-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支耐火电缆DF-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支耐火电缆电缆表示方法为：型号+电压等级+主干电缆截面+分支电缆截面举例：主干电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为240mm2,分支电缆绝缘为交联聚乙烯绝缘、聚氯乙烯护套、导体截面为35 mm2，表示为：DF-YJV0.6/1kV1×240+1×35。五、预制带分支电缆主要参数 六、主干及分支（PVC XLPE绝缘）电缆技术参数七、主干及分支电缆的允许载流量载留量计算条件电缆中心距：185mm2 及以下为电缆直径的两倍；185 mm2 以上为90mm;周围环境温度：40℃；导体最高允许温度：PVC绝缘70℃；XLPE绝缘90℃；不同环境温度下载流量修正系数八、分支连接盒结构示意图、安装示意图九、定货须知为了更好的设计您的预制带分支电缆，请用户提供以下资料：1、 建筑物类别：高层建筑、体育场馆、公路等；2、 建筑物构造：建筑物配电系统图，预制带分支电缆的布置；3、 配电方式：单相双线、单相三线、三相三线、三相四线、三相五线制；4、 预制带分支电缆：电缆型号、主干及分支电缆的截面、各分支连接盒间距离、主干电缆长度、分支电缆长度等；5、 敷设方式：由楼顶上拉下或从地面拉上楼顶；6、 上端支撑：用或不用电缆悬吊装置、电缆夹紧装置；7、 附件：夹具、托架等；8、 电缆盘具：9、 其它要求：
