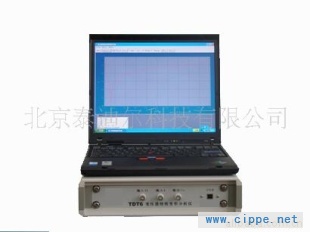

简介：该检测系统由检测仪主机和笔记本电脑两部分组成，简单实用、灵巧轻便。可对电力变压器在运输及遭受各种故障短路电流冲击后，变压器绕组可能失去稳定性，导致的局部扭曲、鼓包或移位等永久变形现象进行幅频响应特性分析，避免造成突发性损坏事故。 其它资料：技术参数：1.扫频检测范围：扫频检测范围为0.1kHz～2MHz，可任意设定检测频段。2.扫频检测方式：采用线性分布的扫频检测方式。3.频率精确度：信号源输出正弦波信号的频率精确度及稳定度均不大于0.01%。4.扫描频率间隔：在1kHz～2MHz范围内最大可分布2000个扫描频点。5.阻抗匹配：扫频检测仪器具备一个正弦波激励信号输出端（Vs）和两个独立的信号检测端(V1和V2)。其中，正弦波扫频信号源Vs的输出阻抗Rs为50Ω，且输出端通过同轴屏蔽电缆直接与被测变压器绕组的激励端连接；两个独立的信号检测端V1和V2的输入阻抗为1MΩ，且通过同轴屏蔽电缆，分别连接到被测变压器绕组的激励端和响应端，并在被测绕组的测试端与地之间加50Ω的匹配电阻（安装在输入单元和检测单元内部）。所使用的同轴屏蔽电缆采用波阻抗为50Ω的电缆，其长度为15m～20m。6.检测精确度：具备－120dB～20dB的动态检测范围，且在－100dB～20dB范围内的检测精确度不低于±1dB。7.干扰抑制能力：检测仪器具备选频滤波功能，测量频带的宽度不超过被测频率的1%。北京泰迪尔科技有限公司www.tideal.com.cn
