类型: |
同惠仪器
|
尺寸: |

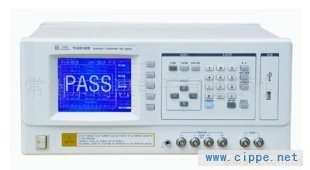

TH2818XB
((mm))
|
电源: |
变压器参数测量仪
|
频率: |
80
((hZ))
|
测量精度: |
198-242VAC
|
功率: |
0.05%
((KW))
|
测量范围: |
430x185x473
|
| |
性能特点电子变压器低压参数快速扫描测试中英文可选操作界面320×240点阵大型图形LCD显示...30 Ω, 100 Ω两种不同信号源...开路/短路/负载校准,变压器偏差扣除...可选U盘数据外存并与计算机交换数据40组内部变压器扫描设定可供储存及调...可选HANDLER,GPIB接口变压器20个独立引脚编程扫描测试频率20Hz—300kHz, 分...直流电阻、匝比、漏感、极性等变压器参...0.05%的基本LCR参数测量准确度...可选±10V(±100mA)及1 A...20组内部仪器设定可供储存及调用标准RS232C接口可选配计算机编程变压器参数软件简要说明TH2818XB自动变压器测试系统是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。该系统可提供20Hz-300kHz的测试频率,变压器扫瞄测试涵盖了变压器的各种低压参数,包括电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间容量C,品质因素Q、串联等效电阻额ESR、相位Ps,引脚短路检查等。本系统采用先进的数字采样技术及高速长寿命扫描测试夹具,使以往费时低效的变压器检验变得快速、精确。该系统可选择多种输出阻抗模式,使测试仪器间因输出阻抗差异造成的电感量差异问题得以完善解决。选择电感量换算的圈数比测量技术,可大大改善低藕合系数变压器因漏磁过高引起之圈数比量测误差问题。选择仪器提供100mA偏流源(选件)可以比其它同类产品高出近一倍的速度对网络变压器、滤波器等产品进行DC偏流测试,且测试结果可与Agilent 4284A所测结果保持一致。 产品型号:TH2818XB变压器综合测试系统系统特性20路变压器扫描测试测量功能LCR测试参数|Z|, |Y|, C, L, X, B, R, G, D, Q, θ变压器扫描参数匝比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路基本准确度LCRZ,DCR:0.05%、匝比:0.5%等效电路串联,并联数学功能绝对值偏差, 百分比偏差量程方式自动, 保持, 手动选择触发方式内部, 手动, 外部,总线测量时间(≥1kHz)快速: 32ms, 中速: 90ms, 慢速: 650ms平均次数1—255延时时间0—60s, 以1ms步进校准功能开路 / 短路点频、全频清零,负载校准测试端配置五端显示方式直读,Δ,Δ%,V/I(被测电压/电流监视)显示器6位分辨率,320×240点阵图形LCD显示测试信号测试信号频率20 Hz-300 kHz, 分辨率: 10mHz输出阻抗圈数测试:≤2V,10Ω; >2V,30 Ω 其它:30 Ω , 100 Ω可选择测试信号电平LCR测试:5 mV-2 V 、圈数测试:5 mV-4 V、自动电平范围:10 mV-1 V 精度:5%、分辨率:1mV直流偏置源0V,1.5V,2V,准确度:1%、使用TH1902B可施加0-10V的直流偏置电压和0-1A的直流偏置电流测量显示范围|Z|, R, X0.00001 Ω — 99.9999 MΩDCR0.001 Ω — 99.9999 MΩ|Y|, G, B0.00001µS — 99.9999 SC0.00001 pF — 9.9999 FL0.00001 µH — 9999.99 HD0.00001 — 9.99999Q0.00001 — 99999.9θ (DEG)-179.999º — 179.999 ºθ (RAD)-3.14159 — 3.14159Turn-Ratio1:100—100:1Δ%-999.999% — 999.999%其它比较器十档分选,档计数存储器保存20组LCRZ设定文件、保存40组扫瞄设定文件接口RS232C,USB盘适配器、Scanner,GPIB(选件)其它技术指标工作温度、湿度0℃-40℃, ≤ 90%RH电源要求电压频率 198V-242V 47.5Hz-63Hz功耗≤ 80 VA体积(W×H×D)430mm×185mm×473mm重量约13 kg
