该公司还有5条同类“化工泵”供应商机
详细信息
 性能:   YU-1A  驱动方式:   电动
 材质:   离心泵  扬程:   10-30 (m)
 流量:   工程塑料 (m3/h)  品牌:   边立式
 型号:   耐腐蚀  原理:   宙斯
 产品别名:   单吸式  适用范围:   单级
 叶轮吸入方式:   耐腐耐磨泵  叶轮数目:   半开式
 叶轮结构:   3-100  泵轴位置:   酸碱类清液或料浆的输送

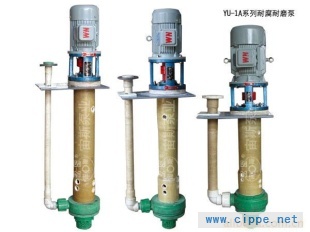

 概述:       宙斯泵业 YU-1A  耐腐耐磨 化工液下泵是在YU-1型的基础上改进而成的,其过流部件既有用超高分子两聚乙烯(UHMWPE)整体模压而成的,也有用增强聚丙烯整体注塑而成的。该泵与YU-1泵的明显区别在于,将电机轴承与泵轴间加了联轴器,增强了泵头运转的稳定性,也给用户的维修提供了方便。宙斯泵业 YU-1A  耐腐耐磨 化工液下泵结构特点:耐腐耐磨,液下部分全非金属材料结构,液下无轴承。1、结构简单,价格经济,液下深度限在1米以内。2、过流部件材料有多种:如聚偏氟乙烯3、氯化聚醚、聚丙烯、超高分子量聚乙烯等,能适用各类不同工况的介质。该泵的性价比好,经数十年的应用结果为:质量稳定、维修率很低、已成为用户喜爱的“老秀才”泵之一。宙斯泵业 YU-1A  耐腐耐磨 化工液下泵优点:稳定性好不易损坏,无漏点,使用维护成本低。本厂建议:在环保工程中,如果没有专业泵类设备维护队伍的企业,在低位提升岗位,应当选此泵。宙斯泵业 YU-1A  耐腐耐磨 化工液下泵用途:各类酸、碱类清液和料浆。宙斯泵业 YU-1A  耐腐耐磨 化工液下泵适用岗位: 小型脱硫设备配用,湿式除尘设备,氯气吸收喷淋,事故槽废液体收集等岗位以及其类似岗位的配用。   型号含义说明 性能参数表序号型号流量m3/h扬程 m转速r/min电机功率整机重量kg备注125YU-1A-5-1551529001.155液下深度小于1m232YU-1A-10-20102029002.263332YU-1A-15-15151529002.263440YU-1A-15-2015202900395540YU-1A-15-2815282900395640YU-1A-20-25202529004108740YU-1A-20-30203029005.5126850YU-1A-30-15301529004115950YU-1A-40-10401029005.51301065YU-1A-40-15401529005.51651165YU-1A-40-20452029007.51701265YU-1A-45-25452529007.51701365YU-1A-45-3045302900112191465YU-1A-60-2060202900112191565YU-1A-50-2550252900112191680YU-1A-60-3060302900152801780YU-1A-80-308030290018.53101880YU-1A-100-3010030290022350 泵的结构及主要零部件材质序号名称材质1电机Y系列B5电机2联轴器HT2003支架HT2004轴承支架HT2005上下轴承 6安装板A37出液管聚丙烯8主轴45#钢9主轴保护套聚丙烯10连接筒聚丙烯或玻璃钢11轴套垫氟橡胶12拼圈UHMWPE13K形圈氟橡胶14轴套氮化硅或氧化铝15叶轮垫氟橡胶16泵体UHMWPE或聚丙烯17叶轮UHMWPE18拼帽组件A3+UHMWPE19泵盖垫氟橡胶20泵盖UHMWPE或聚丙烯21过滤罩聚丙烯 安装使用及维修说明1.安装:将泵垂直固定于所需的位置上,连接好出口管路。2.启动:接通电源点启动,查看电机转动方向与泵上箭头是否一致,如不一致应重新接线调整电机;电机运转正常后再慢慢开启出口阀门至所需要的工作状态。3.停车:先关闭出口阀门,再停电源。4.拆卸:a.先拆下输液管7,旋开过滤罩20(过滤罩与泵盖之间为右旋螺纹),再旋下泵盖21(拆装时可利用泵盖上的两只拆装孔),然后依次拆下拼帽组件19、叶轮17、和轴套15(拼帽与轴之间为左旋螺纹);b.旋下泵体13(右旋螺纹),拧下拼帽12(右旋螺纹),取下K型圈14。5.装配:将已经磨损或损坏的零件更换后,按拆卸相反的顺序将泵组装好,装配时应特别注意各部位垫片的安装。不要多装或少装。6.检查:装配完毕,应用手盘动联轴器,看看是否运转灵活,如转动不灵活或有不正常噪音,卡死等异常情况,应重新拆泵检查,清理异物,消除噪音,通过增减叶轮垫16调整叶轮与泵体之间的间隙,此间隙应保证在(1~2)mm之间,通过增减泵盖垫18调整叶轮与泵盖之间的间隙,此间隙应保证在(1~2)mm,安装好后,再盘联轴器,如此反复直到运转灵活方可接电,按启动程序使泵进入工作状态。7.注意事项:由于该泵的大部分是塑料制成的,故不能对其进行强力冲击和扭曲,以免产生不必要的损坏。 外型及安装尺寸出口法兰及外形尺寸序号规格尺寸出口法兰外形尺寸插口尺寸D1D2D3n1-d1H1H2H3H4mm×mm125YU-1A-5-1525851154-φ14770930141615040×28232YU-1A-10-2032100140332YU-1A-15-15440YU-1A-15-2040110150805980160515050×35540YU-1A-15-28640YU-1A-20-25740YU-1A-20-30850YU-1A-30-1550125165950YU-1A-40-101065YU-1A-40-15651451858001000193015060×401165YU-1A-40-201265YU-1A-45-251365YU-1A-45-301465YU-1A-60-201565YU-1A-50-251680YU-1A-60-30801602008-φ188001000203015065×401780YU-1A-80-301880YU-1A-100-30安装板尺寸序号规格尺寸a1a2a3a4a5b1b2n-d1125YU-1A-5-1550300702254002503004-φ12232YU-1A-10-20332YU-1A-15-15440YU-1A-15-20503701002704703003504-φ14540YU-1A-15-28640YU-1A-20-25740YU-1A-20-30503701002604703504004-φ14850YU-1A-30-15950YU-1A-40-101065YU-1A-40-15504501003255503504004-φ141165YU-1A-40-201265YU-1A-45-251365YU-1A-45-30505001503356004004504-φ181465YU-1A-60-201565YU-1A-50-251680YU-1A-60-30505001503356004004504-φ181780YU-1A-80-301880YU-1A-100-30 由于该系列泵有数百个规格,故所报价格为最小规格价。更多详细信息,请访问宙斯泵业官方网站:http://www.cnhbpz.com/
