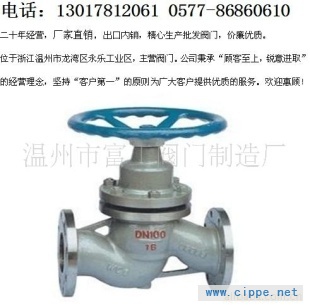

温州市富工阀门制造厂联系电话0577-86860610,0577-86918058传真0577-86861617手机13017812061截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。截止阀的阀瓣一旦从关闭位置移开，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损很小，故其密封性能是很好的，缺点是密封面间可能会夹住流动介质中的颗粒。但是，如果把阀瓣做成钢球或瓷球，这个问题也就迎韧而解了。由于大部分截止阀的阀座和阀瓣比较容易修理或更换，而且在修理或更换密封元件时无需把整个阀门从管线上拆卸下来，这在阀门和管线焊成一体的场合是非常适用的。由于介质通过此类阀门时的流动方向发生了变化，因此截止阀的最小流阻也较高于大多数其他类型的阀门。然而，根据阀体结构和阀杆相对于进、出口通道的布局，这种状况是可以改善的。同时．由于截止阀瓣开与关之间行程小，密封面又能承受多次启闭，因此它很适用于需要频繁开关的场合。截止阀可用于大部分介质流程系统中。已研制出满足石化、电力、冶金、城建、化工等部门各种用途的多种形式的截止阀。截止阀的使用极为普遍，但由于开启和关闭力矩较大、结构长度较长，通常公称通径都限制在250mm 以下，也有到400mm 的，但选用时需特别注意进出口方向。一般15Omm 以下的截止阀介质大都从阀瓣的下方流入，而2O0mm 以上的截止阀介质大都从阀瓣的上方流入。这是考虑到阀门的关闭力矩所致。为了减小开启或关闭力矩，一般2O0mm 以上的截止阀都设内旁通或外旁通阀门。截止阀最明显的优点是：( l ）在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨．( 2 ）开启高度一般仅为阀座通道直径的l / 4 ，因此比闸阀小得多。( 3 ）通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。但是，截止阀的缺点也是不容忽视的。其缺点主要是流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失尤为明显。 型号产品型号配管法兰公称压力PN（MPa）法兰密封面J41H-16CJ41W-16PJ41Y-16PJ41Y-16RJ41Y-16IJB/T74GB9113HG20592-206351.6凸面J41H-25J41W-25PJ41Y-25PJ41Y-25RJ41Y-25I2.5J41H-40J41W-40PJ41Y-40PJ41Y-40RJ41Y-40I4.0凹凸面J41H-64J41W-64PJ41Y-64PJ41Y-64RJ41Y-64I6.4J41H-100J41W-100PJ41Y-100I10.0环连接J41H-160J41W-160PJ41Y-160I16.0伞齿轮传动截止阀在型号“J”后插入“5”，示例J541H-25电动截止阀在型号“J”后插入“9”，示例J941H-25气动截止阀在型号“J”后插入“6”，示例J641H-25注：如法兰密封面型式与表中规定不同时，用户应在合同中注明。用途法兰连接的截止阀适用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。标准与规范设计与制造结构长度压力温度等级连接法兰试验与检验GB12235GB12221GB9131JB/T74HG20604JB/T74-90GB9113HG20592-20635JB/T9092-1999GB13927结构优势与特点 产品设计制造按国家标准GB12235，结构合理，密封可靠，性能优良，造型美观。阀瓣、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要和用户要求。倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，填料与日俱更换可在不停机情况下进行方便快捷不影响系统运行。主要零件材料零件名称材料牌号阀体WCBZG1Cr18Ni9TiZG1Cr18Ni12MoTiZGCr5Mo阀盖WCBZG1Cr18Ni9TiZG1Cr18Ni12MoTiZGCr5Mo支架WCBZG1Cr18Ni9TiZG1Cr18Ni12MoTiZGCr5Mo阀瓣2Cr13304316Cr5Mo阀杆2Cr1330431625Cr2MoV阀座25304316304密封环、垫片304、包覆垫填料增强柔性石墨性能规范公称压力PN（MPa）试验压力（MPa）适用温度（℃）适用介质强度试验密封试验WCBWr5Mo1Cr18Ni12Mo2Ti1C18Ni9Ti1.62.41.8 ≤425 ≤550 ≤200 ≤200 水、油品、蒸气、酸性介质2.53.82.84.06.04.46.49.67.110.01511/16.02417.6
