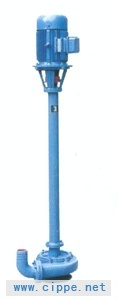

产品概述：NL型泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。NL型泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。  NL型泥浆泵使用范围：　　 1、NL型多用液下泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。　　2、若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。　　3、养鱼用作带水清塘、鱼池增氧等NL型泥浆泵型号意义:NL型泥浆泵性能参数：型号转速nr/min流量Qm3/h扬程Hm效率n%电机功率KW立式泵全长mm机泵重量kgNL50-8NL50A-8145020-30-9421.5131063NL50-12NL50A-12145025-3812-14413131080NL76-9NL76A-9145050-709-10423135090NL65-16NL65A-16145050-6015-18425.51430152NL80-12NL80A-12145080-12011-13567.51430145NL100-16NL100A-16145080-10015-1761151510270NL150-12NL150A-121450100-15011-136618.51690350NL150-16NL150A-161450120-18015-2068221690370NL系列污水泥浆泵（结构图）:一、结构图序号型式/另件名称NL,NLF,NW编号数量备注1网罩11 2叶轮螺母21 3叶轮31 4泵壳41 5泵座51 60型圈61改进型用机械密封7油封74改进型用机械密封8轴套81改进型用机械密封9出水弯头91 10泵轴101 11轴承112 12从动联轴器121 13主动联轴器131 14联接筒141 15轴承座152 16联接轴161 17支撑筒172 18轴承盖181 19从动联轴器191 20电机座201 21电机座C211带固定板用22主动联轴器221 23电动机231 24弹性块241 二、泵长度规格型 号长 度NL150-12 NL150A-12 NL150-16 NL150A-16NL50-8 NL50A-8NL50-12 NL50A-12NL76-9 NL76A-9NL65-16 NL165A-16 NL80-12 NL80A-12NL100-16 NL100A-16  泵长度L(毫米）  6504707107101300112011901190 162019101940/212024102440/262031303190/312036303690/362043504440/412048504940/462055705690/512060706190/3620//
