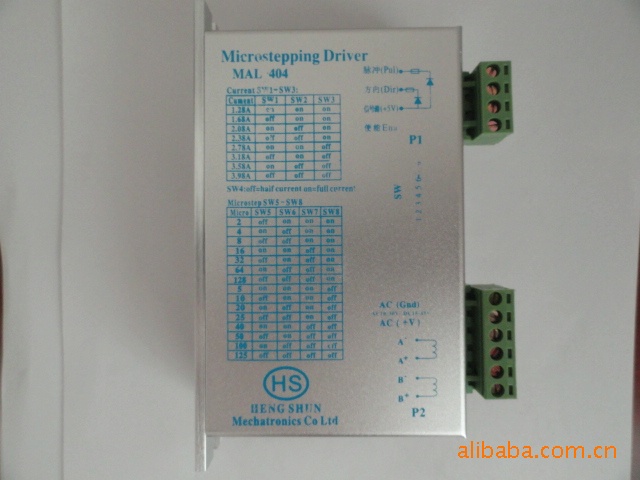

         MAL-404

细分驱动器使用手册

                   高性能细分驱动器手册

 MAL-404是采用美国新型的双极性恒流斩波驱动技术。适合驱动中大型的任何两相或四相混合式步进电机。由于其内部采用特殊的控制技术，同时兼顾电机的高低频性能（高频时，电机在高速运行状态下力矩提高20%以上；低频时，电机在低速运行状态下，噪声减少，平稳性增加）其细分功能使电机运转精度大大提高，能够保证在高细分的情况下，每一个微步都是准确的，使用同样的电机时可比其驱动方式输出更大的速度和功率。其整体性能在国内处于领先地位。

1.特 点：

2.应用范围：

适合各种中小型自动化设备和仪器，例如：割字机、数控机床、拿放装置，气动打标机，贴

标机，激光打标机，绘图仪小型雕刻机，绣花机等特别是用户期望高精度，高速度，低震动，小噪声的设备有用。

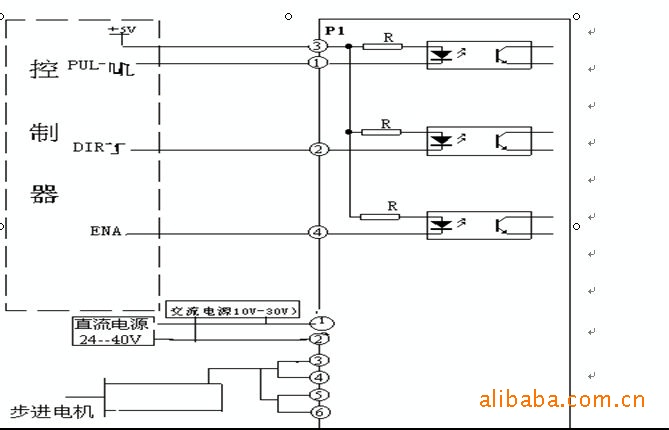

3.驱动器接线

4.设定细分和电流：

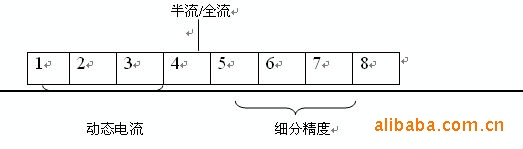

此驱动器采用八位侧拨开关设定其细分数，电流大小如下:

（1）      静态电流的设定：SW4是设定半流，全流功能键，SW4为on时，表示为全流，off表示半流。当脉冲信号停止延迟1秒后，电机电流自动减半。

（2）      细分精度的设定：由5.6.7.8四位侧拨开关设定。

(3)电流的设定：由1.2.3位侧拨码开关可设定8个电流级别

5.电源供给：

      电源电压在DC14V─DC46V(或AC10V-32V)之间都可以正常工作，本驱动器可采用非稳压型直流电源供电，建议用户使用30-40V直流供电，避免电网波动超过驱动器电压工作范围或直接用AC20V-AC29V输出电流不小于4A的变压器。如使用稳压型开关电源供电，应注意开关电源的输出电流需设成大于4A。

请注意：    1.  接线时要注意电源正负切勿反接;

2. 最好用非稳压型电源;

3. 采用非稳压电源时，电源电流输出能力应大于驱动器设定电流的50%。采用稳压电源时, 应大于驱动器设定电流。

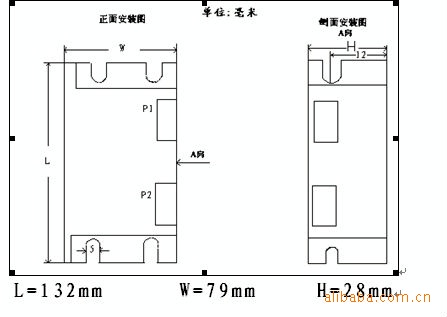

6.机械安装尺寸：
